水平式三軸橢圓振動篩是青州市奧凱諾機械有限公司在橢圓振動篩的基礎上研發的一種新型篩機，兼備了傾斜式圓震動篩和水平式直線震動篩的各自的優點，廠家為您介紹工作原理實例說明。

　　水平式三軸橢圓振動篩三軸驅動改善了篩框受力狀態，減輕了單個軸承負荷，側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提高了篩機的可靠性和壽命，為篩機的大型化奠定了理論基礎。由于其水平安裝，有效的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。具有透篩性好、處理能力大、安裝高度小的特點，是各種礦山、石礦場、移動式篩分站的理想設備。

水平式三軸橢圓振動篩實例說明

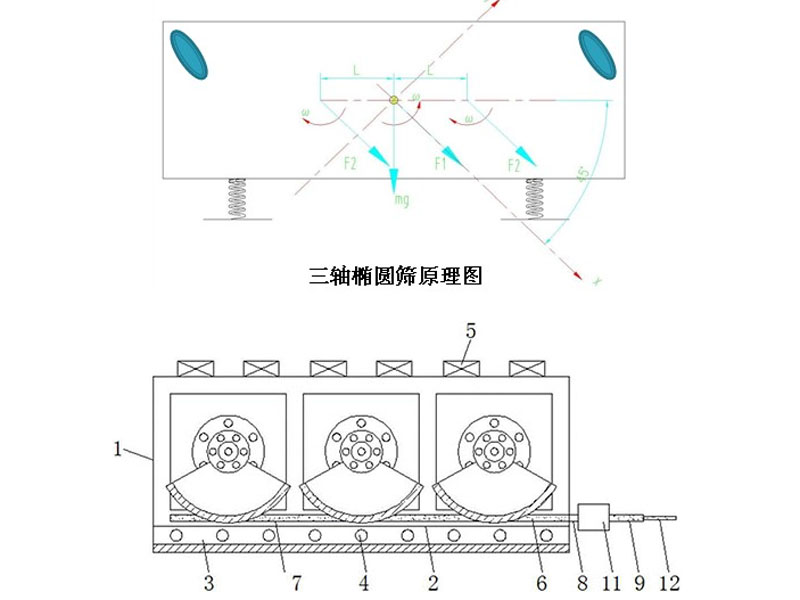

　　圖一所示的振動篩是有三層篩網的三軸橢圓振動篩，主要由底架、篩箱、激振器、電機皮帶傳動機構，篩網，給排料裝置，和像膠彈簧組成。激振器設置在篩箱一側的質心位置處，由三根并列的振動軸級成，每一根軸上裝有速比為1的互相嚙合的齒輪；在每一個齒輪上裝有偏心重量相等、偏心半徑相同的配重盤，配重盤與齒輪的相對位置可以改變，通過螺栓定位孔定位并固定在齒輪上；定位孔每間隔5°設一個，保證振動方向從30°-60°的調整。在配重盤上鑲有數個重量相等的可調整的配重柱。激振器皮帶輪是偏心的。在篩箱的側板上設置有噴淋孔，可對物料進行水洗篩分。
　　在初始裝配時，三根軸上的偏心質量設計成如圖中3中的b圖所示的位置。由于重力的作用，偏心質量所產生的合力矩為零，裝配后的偏心塊的位置如圖3中的a所示自然靜止的位置。
　　當三軸上的偏心質量運動到如圖3中的C所示的方向位置時，偏心質量所產生的激振力為最小。其中兩個軸偏心質量產生的離心力互相抵消（橢圓短軸方向），只有一個軸的偏心質量產生的離心力起作用。當三軸上的偏心質量運動到如圖3中的d所示的方向位置時，由于三軸的偏心質量位于相同的方向，所以產生的激振力為最大（橢圓長軸方向）。

8、同樣的篩分面積，橢圓振動篩產量可提高1.3－2倍。

　　當用重型、中型和精細篩分等各種篩分作業初級破碎、二級破碎和成品料篩分時，奧凱諾水平式三軸橢圓振動篩振動篩分技術和制造工藝水平優秀，整體均采用創新性的模塊化設計、有限元動態分析框架結構，因而賦予設備有力的抗疲勞性及可靠性；結合高振動強度、SV激振器，就充分保證了設備在振動篩分作業的高產、高效、低成本。

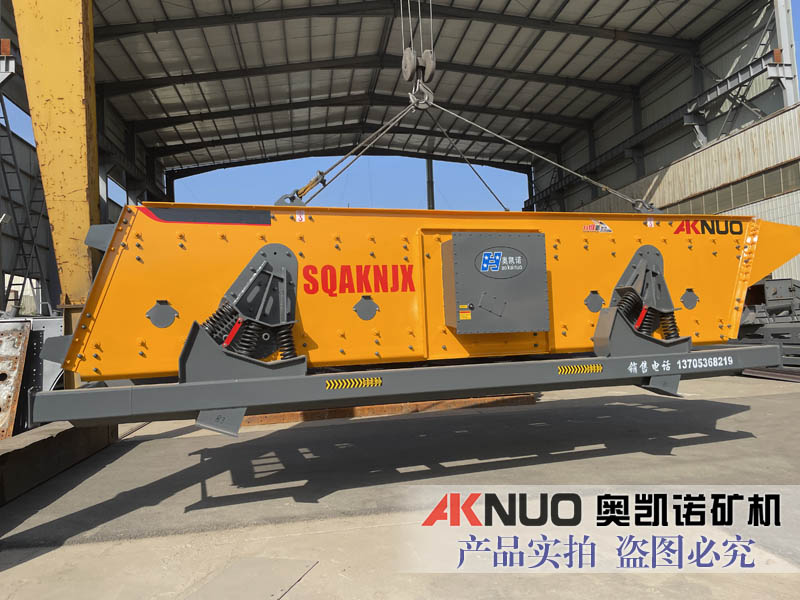

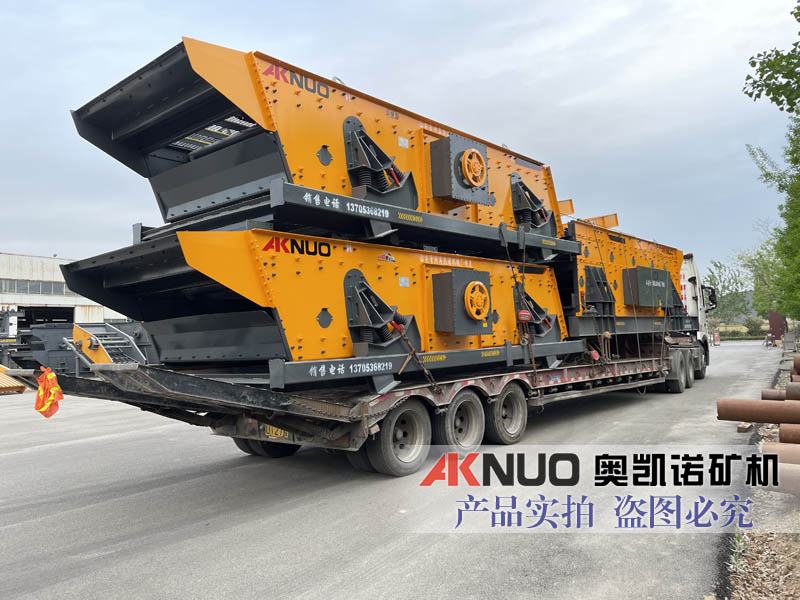

水平式三軸橢圓振動篩生產廠家高清圖片
