TES三軸橢圓振動篩水平安裝，占地面積小，主要由底架、篩箱、激振器、電機皮帶傳動機構，篩網，給排料裝置，和像膠彈簧組成。安裝換網方法及故障排除情況如下：

一、TES三軸橢圓振動篩安裝

　　l、機身是否處在水平狀態(tài)。2、機座是否固定妥當。3、細網是否鋪平。4、機身框架的束環(huán)螺絲是否鎖緊。5、進料管與篩網間的距離是否足夠。6、機身是否接觸到其他物品。

三、如果第二項所示的各款都沒有問題，則可以把少許需要篩分或過濾的原料，倒入篩網中心位置，是原料的流動方向、角度、速度及處理量等加以調整機械。

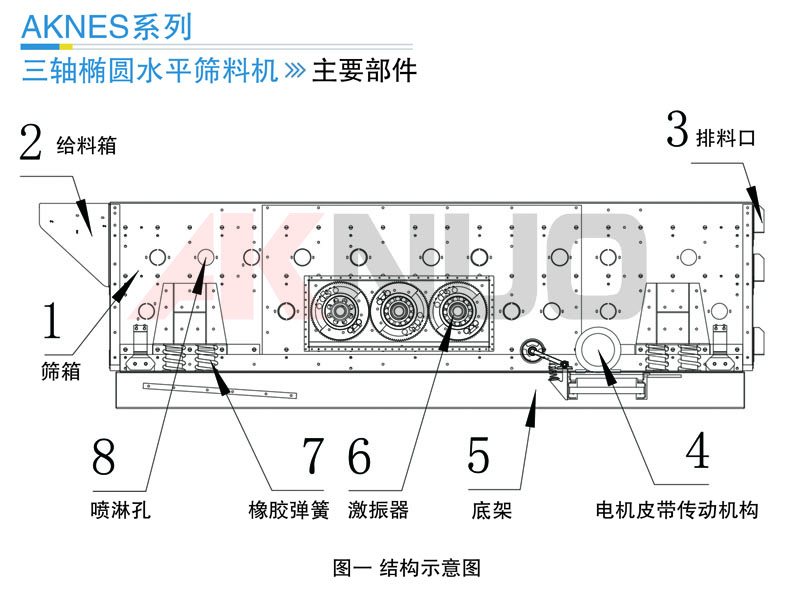

　　圖一所示的TES三軸橢圓振動篩是有三層篩網的三軸橢圓振動篩，主要由底架、篩箱、激振器、電機皮帶傳動機構，篩網，給排料裝置，和像膠彈簧組成。激振器設置在篩箱一側的質心位置處，由三根并列的振動軸級成，每一根軸上裝有速比為1的互相嚙合的齒輪；在每一個齒輪上裝有偏心重量相等、偏心半徑相同的配重盤，配重盤與齒輪的相對位置可以改變，通過螺栓定位孔定位并固定在齒輪上；定位孔每間隔5°設一個，保證振動方向從30°-60°的調整。在配重盤上鑲有數(shù)個重量相等的可調整的配重柱。激振器皮帶輪是偏心的。在篩箱的側板上設置有噴淋孔，可對物料進行水洗篩分。

  在TES三軸橢圓振動篩初始裝配時，三根軸上的偏心質量設計成如圖中3中的b圖所示的位置。由于重力的作用，偏心質量所產生的合力矩為零，裝配后的偏心塊的位置如圖3中的a所示自然靜止的位置。

  當三軸上的偏心質量運動到如圖3中的C所示的方向位置時，偏心質量所產生的激振力為最小。其中兩個軸偏心質量產生的離心力互相抵消（橢圓短軸方向），只有一個軸的偏心質量產生的離心力起作用。當三軸上的偏心質量運動到如圖3中的d所示的方向位置時，由于三軸的偏心質量位于相同的方向，所以產生的激振力為最大（橢圓長軸方向）。
