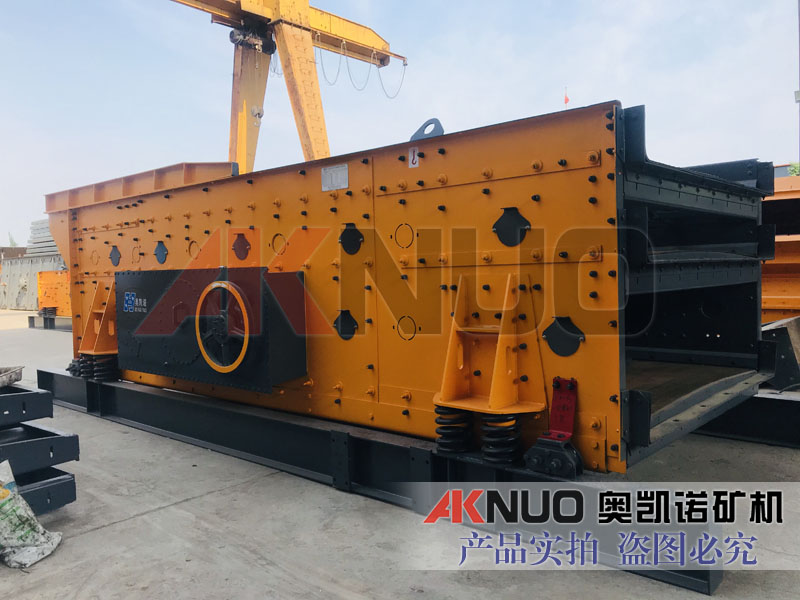

三軸水平振動篩是我公司開發設計的一款高性能水平篩，該振動篩的運行軌跡為橢圓，可產生強勁的振動力，確保了篩分分級效果，該振動篩水平安裝方式，可有效節省空間和安裝高度，水平振動篩安裝方法和注意事項，山東奧凱諾機械廠為您講解。

水平振動篩安裝方法和注意事項你應該了解

1、篩網的安裝

①要求所有水平振動篩篩網安裝后，篩面應平整，不得有高低不平或歪斜現象。
②所有固定篩網螺栓必須擰緊，不得有松動或螺帽傾斜現象。
③水平振動篩篩網安裝后，整個篩面縱向不得有明顯過大的縫隙。
④在篩網與支承鋼板之間，配備有專用的減振橡膠條，如圖3所示。為了使篩網達到最長的使用壽命，應使橡膠條恰當地位于兩者之間，發現損壞的減振橡膠條應及時更換。（參考圖3）
⑤更換編織篩網時，應保證篩箱兩側板與篩網鉤子之間有相等的間隙，先拉緊張緊板保持篩網表面張力均勻，然后緊固壓條螺栓（圖3中的序號11），并用手錘沿全長輕輕敲打，檢查張緊情況。若接觸不好，張力不夠或者不勻，是篩網過早損壞的原因之一。
2、水平振動篩激振器安裝
①激振器可根據現場安裝成左傳動或右傳動形式。
②所有零件均需要用汽油清洗干凈后再安裝，安裝時不得有硬性敲打或有別勁現象。
③各部件必須安裝到位，必須檢查激振器的軸向竄動量，保證其在1.8-2mm之間，且必須保證軸承的原裝配套使用，不得互換。
④軸承的徑向游隙采用C4級，一般在0.1-0.2mm之間。
⑤軸承安裝時，在軸承內先加好適量潤滑油脂（約占軸承內空間的1/3-2/3）。
⑥偏心塊所加付偏心塊或配重板厚度，數量及角度、方向必須相同。
⑦中間軸與兩側激振器的聯接必須同心，不能過緊或過松，保證軸承軸向竄動不變（即1.8-2mm）。
⑧若篩子到貨后，超過半年才安裝使用，振動器內軸承應重新清洗換油。
3、水平振動篩橡膠彈簧的安裝
①橡膠彈簧安裝前需全部做壓縮試驗，記錄每個彈簧的編號及其剛度數值。
②每臺篩機取剛度相同（或相近）的彈簧進行編組安裝，以免由于彈簧剛度不一致造成篩機失穩，入料端和排料端兩側彈簧剛度應盡量一致（或近于一致）高度差為2-3mm。
4、篩機的安裝基礎可做成鋼結構或混凝土結構，用水平儀或經緯儀找正，使同一端（入料端或出料端）兩側的支座在同一水平面內，使兩側支座的高度差一致，誤差在3mm之內，以保證篩面上物料均勻前進。
5、以上步驟準備好后，先將彈簧置于支承板上，定位管正好在彈簧內孔中間，然后吊裝篩箱（起吊位置在篩箱外側支承梁處）使上下定位管對中橡膠彈簧內孔，落平穩篩箱后彈簧不得有偏斜情況。
6、安裝電機座、電機。電機中心應比篩機激振器軸中心高2-3mm，前后對正，然后安裝撓性片。
7、篩機各部聯接必須牢固可靠，所有螺栓不得有任何松動現象，所有部件不得有任何異常或撞出聲響，篩箱與周圍固定物之間的最小安全距離不得小于80mm。

　　三軸水平振動篩以三軸塊偏心激振器為激振源，其激振器的三根軸上裝有相同規格的配重塊，齒輪強制同步，結構緊湊、穩定，能耗低。動力由電機經皮帶輪傳遞至主動軸，同步齒輪強迫各軸保持相位差穩定，從而產生激振力，迫使篩箱作強制連續的橢圓運動。物料借助橢圓振動的力量沿水平篩面的圓周方向不斷跳動，分層并分離。拋起時，物料一邊松散分層，一邊向前運動，粒度分級和向前輸送的工作就在周而復始地拋擲過程中完成。

6、振動彈簧采用的是復合橡膠彈簧，啟停更加平穩，且噪音低，安全可靠。
