三軸水平振篩機工作原理

　　動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器（速比為1），實現三根軸同速旋轉，產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，最終完成物料的分級

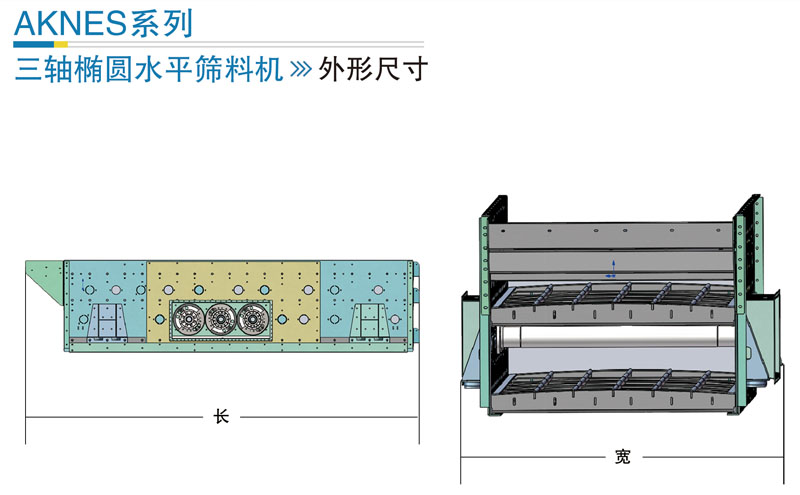

三軸水平振篩機圖

三軸水平振篩機實例說明

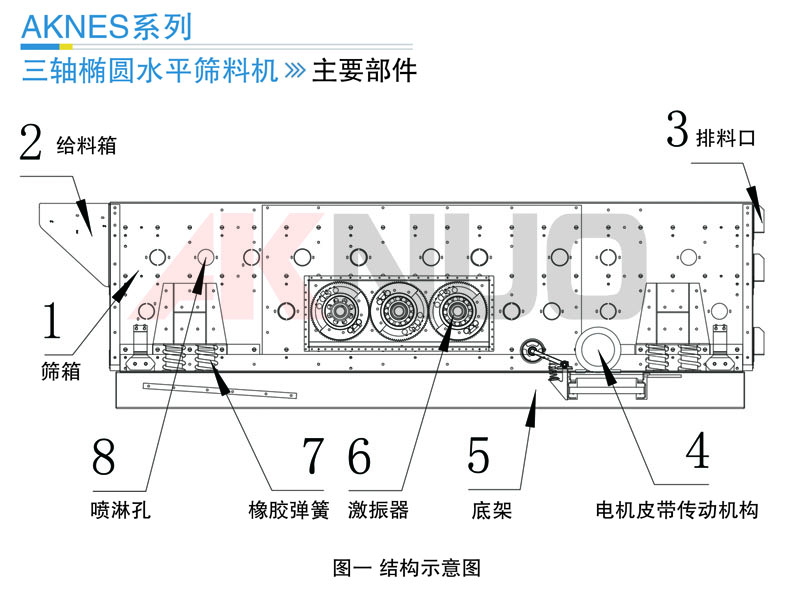

圖一所示的振動篩是有三層篩網的三軸橢圓振動篩，主要由底架、篩箱、激振器、電機皮帶傳動機構，篩網，給排料裝置，和像膠彈簧組成。激振器設置在篩箱一側的質心位置處，由三根并列的振動軸級成，每一根軸上裝有速比為1的互相嚙合的齒輪；在每一個齒輪上裝有偏心重量相等、偏心半徑相同的配重盤，配重盤與齒輪的相對位置可以改變，通過螺栓定位孔定位并固定在齒輪上；定位孔每間隔5°設一個，保證振動方向從30°-60°的調整。在配重盤上鑲有數個重量相等的可調整的配重柱。激振器皮帶輪是偏心的。在篩箱的側板上設置有噴淋孔，可對物料進行水洗篩分。

  在初始裝配時，三根軸上的偏心質量設計成如圖中3中的b圖所示的位置。由于重力的作用，偏心質量所產生的合力矩為零，裝配后的偏心塊的位置如圖3中的a所示自然靜止的位置。

  當三軸上的偏心質量運動到如圖3中的C所示的方向位置時，偏心質量所產生的激振力為最小。其中兩個軸偏心質量產生的離心力互相抵消（橢圓短軸方向），只有一個軸的偏心質量產生的離心力起作用。當三軸上的偏心質量運動到如圖3中的d所示的方向位置時，由于三軸的偏心質量位于相同的方向，所以產生的激振力為最大（橢圓長軸方向）。
